鍋爐排污水綜合利用設備
1.鍋爐現狀
在鍋爐運行過程中，鍋爐內的水質會不斷蒸發和濃縮。如果不排放污水，會影響鍋爐的水質和傳熱效率。污水為機組排放.連排.水質綜合體，如疏水和事故排水，水質的主要成分是水渣.水垢.其中，污泥等雜質pH值.含鹽度.堿度.鐵含量等指標較高。大多數能源站排放這部分污水，排放二次蒸汽，導致資源浪費。事實上，水質可以直接使用，或通過降水.過濾和其他工藝處理將其作為工廠其他水源的補充，或增加熱回收裝置等。
由于排污率控制在5%以內，鍋爐連排水占排污水的比例最大，一個能源站的排污率控制在5%以內.4MW以單臺機組為例，額定蒸發量為25t/h，那么鍋爐的污水排放量是1.25t/h，每天排放30t。0.2MPa，排污水溫度120℃，焓值503.83kJ/kg，則損失15114.9kJ(不計算蒸汽損失熱量)。250℃蒸汽焓值為2878.1kJ/kg，33元/t(本能源站目前結算的熱價)，每天排污水產生的熱量成本計算1514.9÷2878.1×333=1748.8元。因此，一個能源站一臺鍋爐一年排污總量為9900t(按330天計算)，熱量損失產生的費用為57.7萬元；此外，還沒有計算定排擴容器補充的冷卻水成本。因此，能源站鍋爐排污系統不僅損失了大量的熱量，而且增加了運行成本和環境污染。因此，需要進一步改進鍋爐運行條件，優化系統工藝，提高能源回收率，為能源站創收減排。
2.鍋爐污水綜合利用技術
2.1直接使用技術
鍋爐污水堿度較大，pH值通常在10~12之間。一些電廠用霧化噴嘴將其多級噴入煙道，并將其與煙噴入煙道SOx與NOx反應，脫硫脫氮；此外，污水有一定的溫度，可以提高硫酸鹽.氮氧化物的反應速率和煙氣溫度的降低有利于煙塵的排放和擴散。一些發電廠將污水排入儲熱池或移動儲能裝置儲存，以供應供暖系統。鍋爐污水產生的二次蒸汽可直接去除氧氣加熱，或作為制冷站補充熱原，或與軟化水/冷凝水/鹽水去除/供水系統混合。
2.處理使用簡單
電廠將排放污水(pH=11，溫度100℃)進入收集池進行收集，依次沉淀.水質溫度為80~90℃，pH均值為10.56，仍可補充二次采暖管網。電廠將排放污水通過搜集池收集減溫后再經過沉淀.過濾后，作為脫硫塔工藝水補水或去水力除塵。電廠將排放污水通過換熱器加溫軟化水/除鹽水/給水，降低鍋爐燃料消耗；或加溫自來水/余熱水用以居民取暖或洗澡等。這樣，還能夠減少擴容器冷卻水補水量，降低成本。鍋爐排污產生的蒸汽通過汽泵或冷卻器等設施冷凝，作為電廠冷凝水補充或匯入取暖系統。
2.深度處理利用

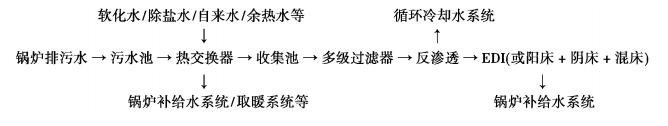

在北方，許多發電廠使用中水作為鍋爐供水的水源。與中水相比，鍋爐污水的生化指標較低，雜質成分不如中水復雜，利用價值較大。減溫污水可以通過多級過濾深度處理再利用膜處理或離子交換樹脂技術。以以下工藝流程為例：
收集池收集的污水可結合電廠實際軟化水或鹽水去除工藝進行適當調整，無需投入整套設備；同時，反滲透產水也可用于循環冷卻水系統。
鍋爐的污水也可以進入多級降壓設備，產生多級蒸汽，從而收集這種質量較差的蒸汽，用于加熱系統或混合補水系統。
3.鍋爐污水利用技術難點
3.1水質
鍋爐污水源較多，水質不穩定。在污水綜合利用中，應加強水質檢測，防止設備在長期惡劣環境中運行或污染水質進入鍋爐供水系統。如果條件允許，電廠可以在污水管道上增加取樣管，并安裝導電表或余氯表進行在線監測，以確保系統的安全。特別是在進行深度處理和利用時，水質最終應進入鍋爐供水系統，因此應加強各環節的水質監測，必要時可設計旁路。深層工藝處理可根據水質的實際指標，選擇經濟設備，如通過陽床的反滲透水陰床混床處理后，可直接到達鍋爐供水，陽床可直接到達陰床用反滲透裝置代替混床。
3.2蒸汽
鍋爐污水產生的蒸汽質量低于主要蒸汽。在梯級使用時，應考慮蒸汽點的質量要求。例如，制冷站對熱源的需求較低，因此可以設計相關管道將蒸汽排放到制冷站。如果蒸汽壓力不夠，可以適當補充主蒸汽，以滿足蒸汽需求。如果蒸汽通過熱泵或冷卻器回收，應充分考慮蒸汽參數，以選擇合適的設備和材料，以避免設備損壞。
3.3流量
除連續排排放閥除連續排放閥長期保持一定開度外，其他排水閥定期打開。膨脹容器排出的水量不穩定，因此需要儲存水，然后通過泵輸送到用水點。因此，應充分考慮泵的選擇，最好在實現之前對多個周期的數據進行統計。泵選擇后，可在泵出口母管上增加流量計，通過調整泵后的閘閥來保持流量，以確保系統或客戶用水的穩定性。
3.4水溫
一些發電廠直接將鍋爐污水排入供暖系統，因為水質不穩定會導致水溫過高過低，影響供暖效果。在將污水排入供暖系統之前，需要增加一根補水管，通過溫度控制調節補水開度，以保證供暖水溫。一些發電廠使用換熱器回收污水的熱量，因此有必要在熱側/冷側增加溫度測量點，以確保出水側的溫度。一旦熱交換器內部發生管道泄漏，也可以及時發現和處理。
